发明人：Edwin V. Gray，高级
当前的美国分类：315/330；313/601;313/602;313/604;315/261;315/335
国际分类：H01J 1104；H01J 1348;H05B 3700;H05B 3900

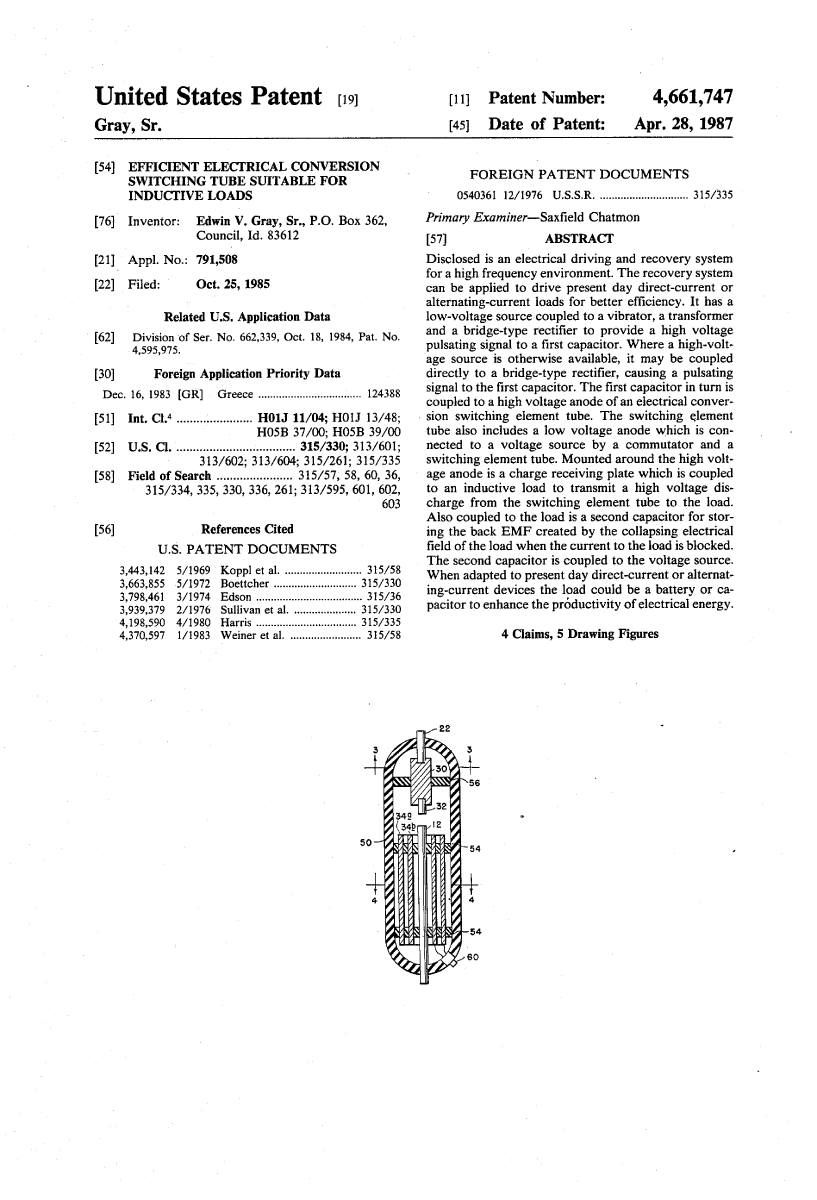

专利号：4661747
备案日期：1985年10月25日
发行日期：1987年4月28日

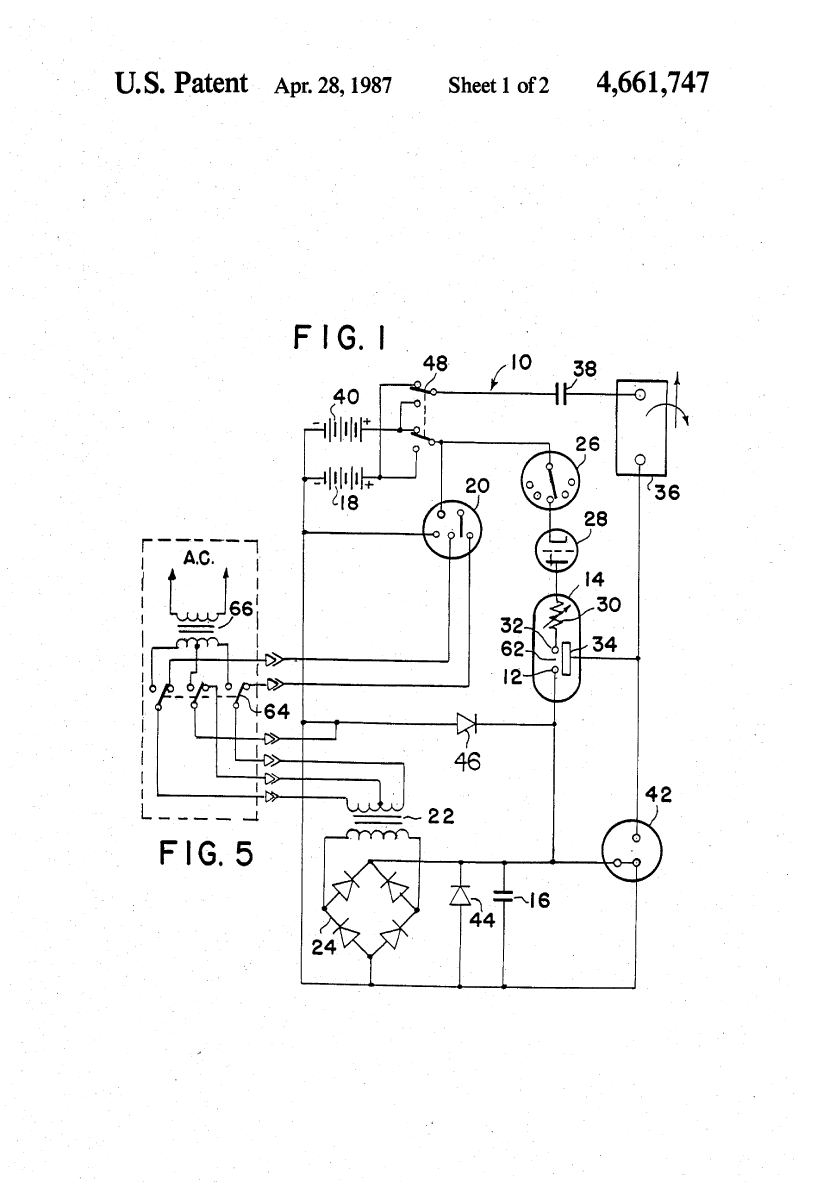

披露是用于高频环境的电气驾驶和恢复系统。恢复系统可以应用于当今直流或交替电流负载，以提高效率。它具有低压源，耦合到振动器，变压器和桥梁型整流器，可为第一个电容器提供高压脉动信号。如果可以使用高压源，则可以将其直接耦合到桥梁型整流器上，从而导致第一个电容器引起脉动信号。第一个电容器依次与电转换开关元件管的高压阳极耦合。开关元件管还包括一个低压阳极，该阳极通过换向器和开关元件管连接到电压源。安装在高压阳极周围的是一个电荷接收板，该电荷接收板与电感载荷耦合，以将高压放电从开关元件管传输到载荷。也与…
主张

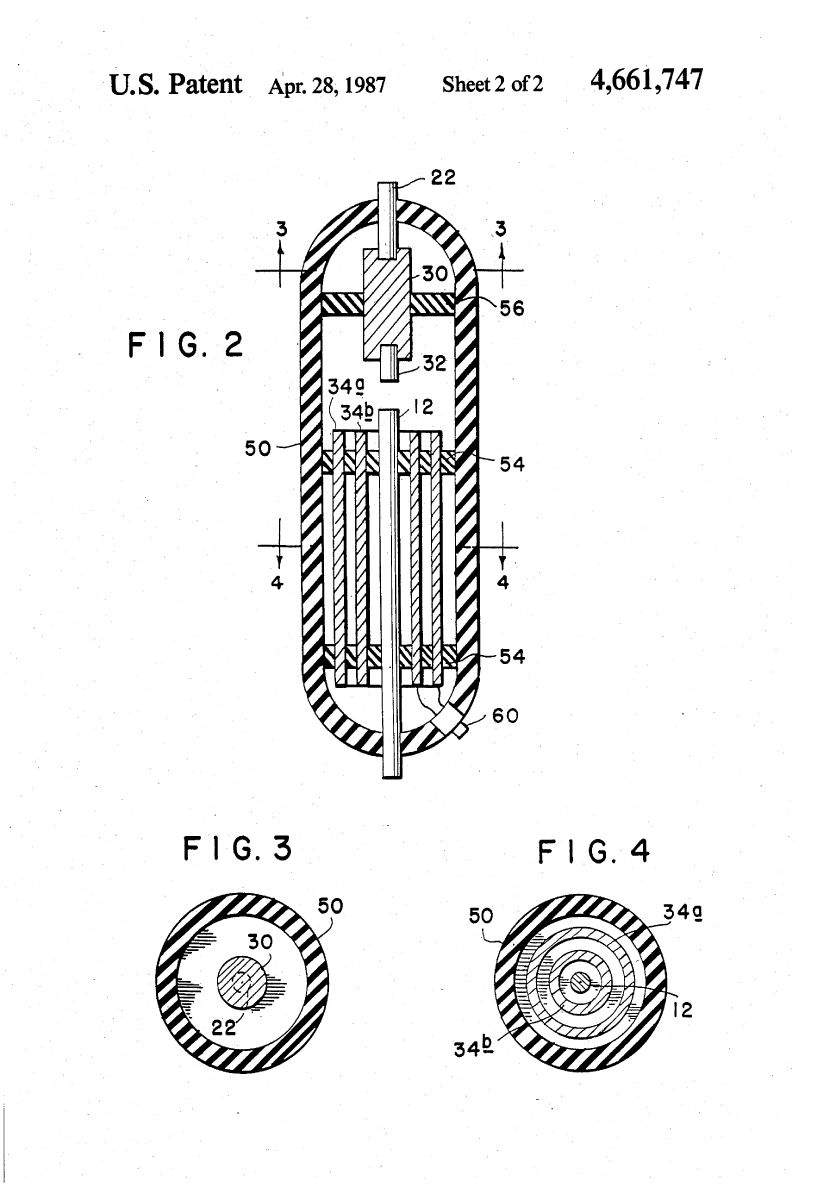

1.电气转换开关元件，包括：
- 封闭的绝缘外壳（50）；
- 第一个低压阳极（32）在内部安装在上述外壳上并内部延伸至电气排放区域（62），说第一个阳极适应与住房外部的电压源相连；
- 第二个高压阳极（12）在内部安装在上述外壳并内部延伸至上述电气排放区域（62），所说的第二个阳极也被调整为与住房外部的电压源相连；
- 在该外壳内部放置在内部位于内部位置并延伸的第二个阳极的延伸，但在其直接暴露时，在其内部延伸，但在此直接连接，但在其上没有引导连接，但是，当将放电电流触发时，从第二个阳极从第二个阳极接收静电费，所述第一和第二阳极之间的排放区域，所述接收导电的指控也内部安装在上述住房；和
- 与所述接收导电方式的上述电荷通信的输出终端（60）所说的终端适用于该式住房外部的电感载荷。
2.根据权利要求1中声称的电气转换开关元件管，包括与上述第一个阳极串联的电阻元件（30）。
3.根据权利要求1中声称的电气转换开关元件管，其中：
所述接收导电均值的电荷是管状的。
4.根据权利要求3中声称的电气转换开关元件管，包括
第二个管状电荷接收导电均值（34A），呈圆周定位，围绕上述第一个提到的电荷接收导电均值。
